Steam Turbine Blade
2(001)
3(001)

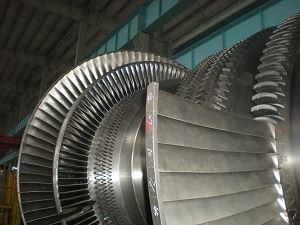

Лопатка паровой турбины

HM630 (Горизонтальный обрабатывающий центр)
Основные характеристики: сверхпрочный шпиндель, полный замкнутый контур.
Основной процесс: обработка корня и диаметральной плоскости лезвия.

Отправить запрос

Внедрение продукции

Диаграмма производительности (блейд-продукт)

Пользователь	Тип комплекта машин	Тип лезвия	Максимальная длина пара	Форма корня лезвия	Количество продукции
ООО "Россия Пауэр Машинери"	Набор машин 25-100 МВт	Подвижная лопатка низкого давления	665	Т-образный, вилообразный	1560 штук
Украина Паротурбинный двигатель	Комплект машин 50 МВт	Подвижная отвал, направляющая лопатка	540	Вилообразный	1220шт
Россия Энерджи Ко., Лтд.	Набор машин 25-50 МВт	Подвижная отвал, направляющая лопатка	540	Т-образный, вилообразный	5866 штук



Ооо «Блэйд оф Россия Пауэр Машинери»	Лопатка паротурбинного двигателя Украины	Ооо «Блэйд оф Россия Энерджи»

Пользователь	Тип комплекта машин	Тип лезвия	Максимальная длина пара	Форма корня лезвия	Количество продукции
Харбинская паровая турбина общество с ограниченной ответственностью	Комплект машин 300 МВт	Подвижная лопатка низкого давления	288/515/900	Еленевидная	5664 штуки
	Комплект машин 300 МВт	Направляющая лопатка среднего/низкого давления	898		2310 штук
	Комплект машин 20/150/135 МВт	Подвижная лопатка	668	Т-образный, вилообразный	12800 штук



Конечная ступень низкого давления/предпоследняя ступень движущаяся лопатка из комплектов машин 300 МВт	Узел подвижных лезвий низкого давления из станков на 300 МВт, которые производятся нашей компанией	Азербайджанская предварительная сборка направляющих клинков из комплектов машин 300 МВт, производимых нашей компанией

Пользователь	Тип комплекта машин	Тип лезвия	Максимальная длина пара	Форма корня лезвия	Количество продукции
Паровая турбина Дунфанг Лтд.	Комплект машин сверхкритичности 1000 МВт	Подвижная лопатка низкого давления	325	Грибовидная/предварительно скрученная структура	1530шт
	Комплект машин 660 МВт	Подвижная лопатка среднего давления	320	Еленевидная	2592шт
	Комплект машин 300/600 МВт	Подвижная лопатка низкого давления	633	Грибовидная/предварительно-скрученная структура	3320шт


5-ступенчатая подвижная лопатка низкого давления из 1 миллиона комплектов машин сверхкритичности	Подвижная отвал из комплектов машин 660 МВт	Подвижная лопатка по технологии комбинированного цикла


Состояние обработки движущегося лезвия конечной ступени (пятиосевая обработка)	Состояние обработки направляющих лезвий станков 135 МВт

Состояние обработки движущегося лезвия конечной ступени (пятиосевая обработка)	Измерение состояния движущейся лопасти конечной ступени (трех координатное измерение)

Пользователь	Тип комплекта машин	Тип лезвия	Максимальная длина пара	Форма корня лезвия	Количество продукции
Пекин Бэйчжун Паровой Турбинный двигатель с ограниченной ответственностью Компания	Комплект машин 330 МВт	Моивнг/направляющий отвал низкого давления	400	Вилообразный/пре-tw ist	2400 штук
	Комплект машин 100/200 МВт	Полный комплект подвижных/направляющих лезвий	665	Т-образный, вилообразный	Двенадцать комплектов
	12/25/50 МВт комплект машин	Полный комплект подвижных/направляющих лезвий	399	Т-образный, вилообразный	Четырнадцать комплектов


Трехкоординатное измерение 5-ступенчатой подвижной лопасти низкого давления из комплектов машин 330 МВт	Подвижные лезвия низкого давления в сборе из станков 330 МВт, которые производятся нашей компанией

Пользователь	Тип комплекта машин	Тип лезвия	Максимальная длина пара	Форма корня лезвия	Количество производство
Нанкинский паротурбинный двигатель (Группа) Лтд.	Комплект машин 50 МВт	Подвижная лопатка	665	Вилообразные, Т-образная	15,000 куски
Нанкинский паротурбинный двигатель (Группа) Лтд.	Комплект машин 12/25 МВт	Подвижная лопатка	485	Вилчатый, Т-образный	38 500 штук
НАНДЖИНСКАЯ ПАРОВАЯ ТУРБИННАЯ КОМПАНИЯ	Комплект машин 25 МВт	Комплект подвижных/направляющих лезвий	450		Шесть комплектов
НАНДЖИНСКАЯ ПАРОВАЯ ТУРБИННАЯ КОМПАНИЯ	Комплект машин 12 МВт	Комплектация переезда /направляющий отвал	335		Двенадцать комплектов



Подвижная лопатка из комплектов машин мощностью 25 МВт Nanjing Steam Турбинный двигатель	Новая энергетическая/направляющая лопатка нанкинском парового турбинного двигателя

Пользователь	Тип комплекта машин	Тип лезвия	Материал	Количество продукции
Нефтегазовая система GE	Газотурбинных	СМ48200	Высокотемпературный сплав	1355 штук
Транспортная система GE	Турбина ГОЛЬЦ	41Е914138	Высокотемпературный сплав	3600 штук
Бейчжун-АЛСТОМ	Комплект машин 600 МВт	Направляющая лопатка высокого и среднего давления		650 штук


Лопатка газовой турбины нефтегазовой системы GE	Лопатка турбины транспортной системы GE	Направляющая лопатка высокого давления машинных комплектов Beizhong-ALSTOM на 600 МВт

Основное производственное оборудование

Тип оборудования	Модель	Диапазон обработки	Вес заготовки	Количество	Место происхождения
Тип оборудования	Модель	X×Y×Z	(кг)	(Комплект)	Место происхождения
Горизонтальный обрабатывающий центр (четырехосевой)	ХМ630	1000×800×850	1200	1	Doosan Infracore
Вертикальный обрабатывающий центр (пятиосевой)	XHK800	1250 ×400×400	1000	1	БМЭИ Ко., Лтд.
Вертикальный обрабатывающий центр (пятиосевой)	ХЛ5001А	Φ800×320	1000	1	Харбинский технологический институт
Высокоскоростной вертикальный обрабатывающий центр (четырехосевой)	ВФ3СС/ВФ3	1016 ×508 ×635	800/1600	4	Хаас Автоматизация Азия Лтд.
Вертикальный обрабатывающий центр (четырехосевой)	ВФ4	1270×508 ×635	1600	2	Хаас Автоматизация Азия Лтд.
Вертикальный обрабатывающий центр (четырехосевой)	ВМ1300А	1300 х650 х710	1500	2	Наньтун Даю
Вертикальный обрабатывающий центр (четырехосевой)	БВ100	1050 ×510 ×560	700	2	БМЭИ Ко., Лтд.
Вертикальный обрабатывающий центр (четырехосевой)	ТК5660С	1250×630×650	1500	1	Цзянсу Дуолин
Ленточно-шлифовальный/полировальный станок	2М5430	Φ200×50	50	12	Чунцин Самхида Шлифовальный станок Co., Ltd.


HM630 (Горизонтальный обрабатывающий центр) Основные характеристики: сверхпрочный шпиндель, полный замкнутый контур. Основной процесс: обработка корня и диаметральной плоскости лезвия.	XKH800 (Пятиосевой вертикальный обрабатывающий центр) Основные особенности: высокая применимость и высокая точность. Основной процесс: обработка профиля лезвия.

HL5001A (Пятиосевой обрабатывающий центр для отвала) Основные особенности: семь степеней свободы, высокая эффективность. Основной процесс: обработка профиля лезвия.	VF3 (Вертикальный обрабатывающий центр) Основные особенности: высокая скорость обработки, высокая точность. Основной процесс: обработанный профиль лезвия и прочее.

Группа машин с числовым программным управлением

Группа ленточно-шлифовальных и полировальных станков

Основное испытательное оборудование

Тип оборудования	Модель	Диапазон измерения	Количество	Место происхождения
Тип оборудования	Модель	X×Y×Z	(Комплект)	Место происхождения
Координатно-измерительная машина	Х08107	800×1000×700	1	Группа компаний ВЕНЦЕЛЬ
50x Проектор	JT36-500	200 ×100×70	1	Гуйян Синьтяньская оптоэлектроника Технология Лтд.
Измерительный прибор	Э238	Φ280 ×380	1	ELBO, Италия
Измерение шероховатости Инструмент	СЖ-210		1	MITU, Япония
Система частотного тестирования	ССА-С	200-1200	1	Сианьский университет Цзяотун
Твердомер по Бринеллю	НВ-300Б		1	Тайм Груп Инк.
Машина для неразрушающего контроля	CJW-2000I	0-1500	1	Саньшэнда, Цзянсу
Анализатор спектра	ШХ-5		1	Цзиньфэй, Тяньцзинь


Координатно-измерительная машина Основные особенности: высокая применимость, высокая точность и высокая эффективность. Основное применение: измерение профиля лезвия и другие.	50x Проектор Основные характеристики: высокая точность. Основное применение: измерение корневой линии лезвия.

Измерительный прибор Основные особенности: высокая применимость и высокая точность. Основное применение: измерительные инструменты, повышение эффективности и точности обработки.	Прибор для измерения шероховатости Основные особенности: простота и удобна в использовании, высокая точность. Основное применение: измерение шероховатости лезвия.

Машина для контроля магнитных частиц Основные особенности: высокая применимость и высокая эффективность. Основное применение: неразрушающий контроль лезвия (MT).	Твердомер по Бринеллю Основные особенности: простота и удобна в использовании, высокая точность. Основное применение: испытание на твердость лезвия.
